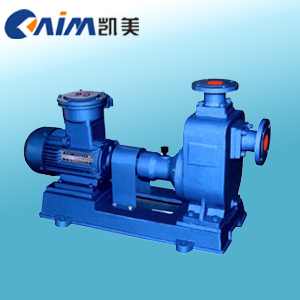

CYZ-A型自吸式油泵

CYZ-A型自吸式油泵产品概述

CYZ－A型自吸式油泵是根据国内外有关技术资料经消化、吸收、改进后研制而成的最新泵类产品，国内空白独一无二，该泵适用于石油行业、陆地油库、油罐车的理想产品，并适合于作船用货油泵、舱底泵、消防泵和压载泵及机器冷却水循环等，分别输送汽油、煤油、柴油、航煤等石油产品和海水、清水，介质温度-20℃～80℃，如输送化工液体可改用耐腐蚀机械密封。

CYZ-A型自吸式油泵型号意义

CYZ-A型自吸式油泵产品特点

      1、该泵属自吸式离心泵，它具有结构简单、操作方便、运行平稳、维护容易、效率高、寿命长，具有较强的自吸能力等优点。管路中不需底阀，工作前只需保证泵体内储有定量引油即可。用于油轮或输水船舶上时，可兼作扫舱泵，扫舱效果良好。
　　2、该泵是选用优质材料精制而成，密封采用硬质合金机械密封，经久耐用，吐出管路不需要安装安全阀，吸入管路不需安装底阀，因此简化了管路系统，又改善了劳动条件。

CYZ-A型自吸式油泵工作原理

CYZ－A型自吸式油泵均釆用轴向回液的泵体结构。泵体由吸入室、储液室、涡卷室、回液孔、气液分离室等组成，泵正常起动后，叶轮将吸入室所存的液体及吸入管路中的空气一起吸入，并在叶轮内得以完全混合，在离心力的作用下，液体夹带着气体向涡卷室外缘流动，在叶轮的外缘上形成有一定厚度的白色泡沫带及高速旋转液环。气液混合体通过扩散管进入气液分离室。此时，由于流速突然降低，较轻的气体从混合气液中被分离出来，气体通过泵体吐出口继续上升排出。脱气后的液体回到储液室，并由回流孔再次进入叶轮，与叶轮内部从吸入管路吸入的气体再次混合，在高速旋转的叶轮作用下又流向叶轮外缘…。随着这个过程周而复始地进行下去，吸入管路中的空气不断减少直到吸尽气体，完成自吸过程，泵便投入正常作业。因为该自吸式油泵具有这种独特的排气能力，所以此泵能输送含有气体的液体,无需安装底阀，使用在油轮上时具有良好的扫舱功能。
在一些泵的轴承体底部还设有冷却室。当轴承发热引起轴承温升超过70℃ 时，可在冷却室外通过任意一只冷却液管接头，注入冷却液循环冷却。泵内部防止液体由高压向低压区泄漏的密封机构是前后密封环，前密封环装在泵体上，后密封环装在轴承体上，当泵经长期运转，密封环磨损到一定程度，并影响到泵的效率和自吸性能时，应给予更换。

CYZ-A型自吸式油泵性能参数

型号	流量Q		扬程 (m)	吸程 (m)	转速 (r/min)	电机功率 (KW)	口径mm
	(m3/h)	(L/S)					吸入	排出
25CYZ-A-20	3.2	0.9	20	6.5	2900	0.75	25	25
25CYZ-A-32	3.2	0.9	32	6.5	2900	1.1	25	25
40CYZ-A-20	6.3	1.8	20	6.5	2900	1.1	40	32
40CYZ-A-40	10	2.8	40	6.5	2900	4	50	40
50CYZ-A-12	15	4.2	12	6.5	2900	1.5	50	50
50CYZ-A-20	18	5	20	6.5	2900	2.2	50	50
50CYZ-A-35	14	3.9	35	6.5	2900	4	50	50
50CYZ-A-40	10	2.8	40	6.5	2900	4	50	50
50CYZ-A-50	12.5	3.5	50	6.5	2900	5.5	50	50
50CYZ-A-60	15	4.2	60	6.5	2900	7.5	50	50
50CYZ-A-75	20	5.6	75	6.5	2900	11	50	50
65CYZ-A-15	30	8.3	15	6.5	2900	3	65	50
65CYZ-A-32	25	6.9	32	6	2900	5.5	65	50
80CYZ-A-13	35	9.7	13	6	2900	3	80	65
80CYZ-A-17	43	12	17	6	2900	4	80	65
80CYZ-A-22	40	11.1	22	6	2900	5.5	80	65
80CYZ-A-25	50	13.9	25	6	2900	7.5	80	80
80CYZ-A-32	50	13.9	25	6	2900	7.5	80	80
80CYZ-A-55	60	16.7	55	6	2900	18.5	80	80
80CYZ-A-70	60	16.7	70	6	2900	22	80	80
100CYZ-A-20	100	27.8	20	6	2900	11	100	80
100CYZ-A-40	100	27.8	40	6	2900	22	100	100
100CYZ-A-40A	100	27.8	40	6	1450	22	100	100
100CYZ-A-65	100	27.8	65	6	2900	30	100	100
100CYZ-A-75	70	19.4	75	6	2900	30	100	100
150CYZ-A-45	170	47.2	45	5	2900	37	150	100
150CYZ-A-55	170	47.2	55	5	2900	45	150	100
150CYZ-A-65	170	47.2	65	5	2900	55	150	100
150CYZ-A-80	160	44.4	80	5	2900	55	150	100
200CYZ-A-63	280	77.8	63	5	1450	90	200	150
250CYZ-A-50	400	111.1	50	5	1450	90	250	200
300CYZ-A-50	500	138.9	50	5	1450	110	300	250

凯美泵业公司油泵选型须知:

一、自吸式油泵产品名称与型号，自吸式油泵管道口径，自吸式油泵使用扬程（m），自吸式油泵电机功率（KW），自吸式油泵电机转速（r/min），自吸式油泵电压〔V〕，自吸式油泵使用的吸程（m），自吸式油泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的自吸式油泵型号，请按自吸式油泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
