ZBF型自吸式塑料磁力泵产品概述
ZBF型自吸式塑料磁力传动离心泵简称（自吸塑料磁力泵）是结合新型纳米材料、自吸结构和磁力传动技术，并经过公司技术人员反复研究试验而成功的高新技术产品，具有自吸性能、耐腐蚀、无泄漏等优点。
过流部件材质：PP（增强聚丙烯）、PVF2（聚偏二氟乙烯）
联接方式：丝口、软管、活接、法兰
流量Q：1.5～60m3/h
扬程H：8～32m
功率N：0.37～15kw
介质温度(t)：0～60℃
ZBF型自吸式塑料磁力泵产品特点
1、ZBF自吸塑料磁力泵以静密封取代动密封，使泵的过流部件处于完全密封状态，彻底解决了其它泵的机械密封无法避免的跑，冒，滴之蔽病，磁力泵选用耐腐蚀，高强度的增强聚丙稀、四氟合金、氮化硅，碳石墨，钢玉陶磁，作为制造材料，并采用不锈钢的连接架，为客户解决了老为环境空气腐蚀而经常更换联接架而烦恼。
2、即有ZBF型磁力驱动泵的功能，又集自吸于一身，不需底阀和引灌水，具备了自吸性能好，自吸 时间短，效率高，并能在无液的情况下而空载运转，自吸高度4米，因此它具有良好的抗腐蚀性能，并可以使输送介质免受污染。

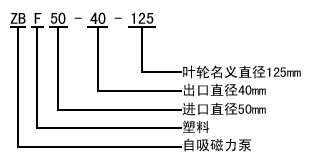

ZBF型自吸式塑料磁力泵型号意义
ZBF型自吸式塑料磁力泵工作原理
自吸塑料磁力泵采用外混式轴向回水结构，泵体由吸液室、储液室、蜗壳、回流孔、气液分离室等组成。泵启动后，在离心力的作用下，吸水室中的剩余液与进液管路中的空气被叶轮搅拌成气水混合物，混合物经蜗壳进入气液分离室，随着流速的减慢，导致气水分离，空气由泵出液口排出，液经回水孔返回泵内，经过多次循环，进液管道中的空气排净，使泵内形成一定的真空度，达到自吸的作用。
ZBF型自吸式塑料磁力泵结构图
|
1
|
泵体
|
增强聚丙烯
|
8
|
电机
|
Y2或YB2
|
|
2
|
叶轮
|
增强聚丙烯
|
9
|
止推环
|
氮化硅
|
|
3
|
内磁钢总成
|
铁氧体
|
10
|
泵轴
|
氮化硅
|
|
4
|
轴套
|
碳石墨
|
11
|
动环
|
填充四氟
|
|
5
|
隔离套
|
增强聚丙烯
|
12
|
静环
|
氮化硅
|
|
6
|
外磁钢总成
|
铁氧体
|
13
|
密封圈
|
氟橡胶
|
|
7
|
联接架
|
HT200
|
14
|
排水螺栓
|
增强聚丙烯
|
ZBF型自吸式塑料磁力泵性能参数
|
型 号
|
口径
|
流量
(m3/h)
|
扬程
（m）
|
吸程
（m）
|
电机功率
（kw）
|
转动
（r/min）
|
电压
（V）
|
|
进口
|
出口
|
|
ZBF20-15-85
|
20
|
15
|
1.5
|
8
|
3.5
|
0.37
|
2900
|
380
|
|
ZBF20-15-105
|
20
|
15
|
1.5
|
12.5
|
3.5
|
0.55
|
2900
|
380
|
|
ZBF20-20-85
|
20
|
20
|
2
|
8
|
4.0
|
0.37
|
2900
|
380
|
|
ZBF20-20-105
|
20
|
20
|
2
|
12.5
|
4.0
|
0.55
|
2900
|
380
|
|
ZBF32-25-105
|
32
|
25
|
3.2
|
12.5
|
4.0
|
1.1
|
2900
|
380
|
|
ZBF32-25-125
|
32
|
25
|
3.2
|
20
|
4.0
|
1.5
|
2900
|
380
|
|
ZBF32-25-160
|
32
|
25
|
3.2
|
32
|
4.0
|
2.2
|
2900
|
380
|
|
ZBF32-32-105
|
32
|
32
|
4.5
|
12.5
|
4.0
|
1.1
|
2900
|
380
|
|
ZBF32-32-125
|
32
|
32
|
4.5
|
20
|
4.0
|
1.5
|
2900
|
380
|
|
ZBF32-32-160
|
32
|
32
|
4.5
|
32
|
4.0
|
2.2
|
2900
|
380
|
|
ZBF40-32-105
|
40
|
32
|
6.3
|
12.5
|
4.5
|
1.5
|
2900
|
380
|
|
ZBF40-32-125
|
40
|
32
|
6.3
|
20
|
4.5
|
2.2
|
2900
|
380
|
|
ZBF40-32-160
|
40
|
32
|
6.3
|
32
|
4.5
|
3
|
2900
|
380
|
|
ZBF40-40-105
|
40
|
40
|
8
|
12.5
|
4.5
|
1.5
|
2900
|
380
|
|
ZBF40-40-125
|
40
|
40
|
8
|
20
|
4.5
|
2.2
|
2900
|
380
|
|
ZBF40-40-160
|
40
|
40
|
8
|
32
|
4.5
|
3
|
2900
|
380
|
|
ZBF50-40-125
|
50
|
40
|
12.5
|
20
|
4.5
|
3
|
2900
|
380
|
|
ZBF50-40-160
|
50
|
40
|
12.5
|
32
|
4.5
|
4
|
2900
|
380
|
|
ZBF50-50-125
|
50
|
50
|
15
|
20
|
4.0
|
3
|
2900
|
380
|
|
ZBF50-50-160
|
50
|
50
|
15
|
32
|
4.0
|
4
|
2900
|
380
|
|
ZBF65-50-125
|
65
|
50
|
25
|
20
|
4.0
|
5.5
|
2900
|
380
|
|
ZBF65-50-160
|
65
|
50
|
25
|
32
|
4.0
|
7.5
|
2900
|
380
|
|
ZBF65-65-125
|
65
|
65
|
30
|
20
|
4.0
|
5.5
|
2900
|
380
|
|
ZBF65-65-160
|
65
|
65
|
30
|
32
|
4.0
|
7.5
|
2900
|
380
|
|
ZBF80-65-125
|
80
|
65
|
50
|
20
|
4.0
|
11
|
2900
|
380
|
|
ZBF80-65-160
|
80
|
65
|
50
|
32
|
4.0
|
15
|
2900
|
380
|
|
ZBF80-80-125
|
80
|
80
|
60
|
20
|
4.0
|
11
|
2900
|
380
|
|
ZBF80-80-160
|
80
|
80
|
60
|
32
|
4.0
|
15
|
2900
|
380
|
ZBF型自吸式塑料磁力泵安装与使用
1、自吸泵应水平安装不宜竖立，泵体不得承受管路重量，泵与管路应保持良好的密封，各紧固件无松动现象。
2、拧开泵上方的加水螺栓，加入储液水不少于泵体容积的三分之二，旋紧螺栓。
3、泵使用前应进行检查，电机转动灵活，电机旋转方向与转向标记一致，无卡滞及异常声响。
4、电机启动后，缓慢打开排出阀，待泵进入正常工作状态后，再将排出阀调到所需开度。
5、泵停止工作前，应先关闭排出阀门，然后关闭吸入管阀门。
ZBF型自吸式塑料磁力泵注意事项
1、因泵轴承的冷却和润滑是靠被输送的介质，所以绝对禁止无介质运转，同时应避免在工作中途停电后再启动时所造成的无介质运转。
2、输送介质若含有固体颗粒，泵入口前要加过滤网，如含有铁磁质微粒，需加磁性过滤器（本厂有生产，属于选购件）。
3、被输送的介质及其温度应在泵材允许范围内。自吸塑料磁力泵的使用温度<60℃，进口压力不大于0.1MPa，最大工作压力为0.6MPa；
4、对于输送液为易沉淀结晶的介质，使用后应及时清洗，排净泵内积液。
5、自吸塑料磁力泵长时间运行后，发现泵有异常情况（噪音大，震动加剧），应拆检轴承和端面动环的磨损情况，若轴承和泵轴的间隙、叶轮轴向窜动较大时，应更换轴承和轴向动环。
凯美泵业公司磁力泵选型须知:
一、自吸式磁力泵产品名称与型号，自吸式磁力泵管道口径，自吸式磁力泵使用扬程（m），自吸式磁力泵电机功率（KW），自吸式磁力泵电机转速（r/min），自吸式磁力泵电压〔V〕，自吸式磁力泵使用的吸程（m），自吸式磁力泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的自吸式磁力泵型号，请按自吸式磁力泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
