电动隔膜泵

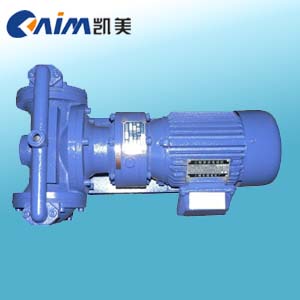

DBY型电动隔膜泵产品概况

DBY型电动隔膜泵是一种新型的泵类,近年来,由于在隔膜材质上取得了突破性的进展,国际上越来越多的工业化国家采用此种型式的泵,取代部份离心泵、螺杆泵,来应用于石化、陶瓷、冶金等行业,该泵适用于低压,即出口压力≤3kgf/cm2的场合.

电动隔膜泵主要用途:
        ⑴各种剧毒、易燃、易挥发液体。
        ⑵各种强酸、强碱、强腐蚀液体。
        ⑶可输送较高温度的介质150℃。
        ⑷作为各种压滤机前级送压装置。
        ⑸热水回收及循环。
        ⑹油罐车、油库、油品装卸。
        ⑺泵吸泡菜果酱、土豆泥、巧克力等。
        ⑻泵吸油漆、树胶、颜料粘合剂。
        ⑼各种瓷器轴浆水泥灌浆灰浆泥浆。
        ⑽各种橡胶浆乳胶、有机溶剂、填料。
        ⑾用泵为油轮驳船清仓吸取仓内污水及剩油。
        ⑿啤酒花及发酵粉稀浆、糖浆、糖密。
        ⒀泵吸矿井、坑道、隧道、下水道中污水、沉淀物。
        ⒁各种特殊介质的吸送。

DBY电动隔膜泵配摆线减速机式

电动隔膜泵性能参数表

型号	流量 (m3/h)	吸程 (m)	扬程 (m)	出口压力 (kgf/cm2)	电动功率 转/KW	使用温度℃		泵进出口 尺 寸	重量 kg
						铸铁	不锈钢
DBY-10	0.5	3	30	3	1450/0.55	90	150	3/8" 丝扣	50
DBY-15	0.75	3	30	3	1450/0.55	90	150	1/2" 丝扣	50
DBY-25	3.5	4	30	3	1450/1.5	90	150	1" 丝扣	170
DBY-40	4.5	4	30	3	1450/2.2	90	150	11/2"丝扣	180
DBY-50	6.5	4.5	30	3	1450/4	90	150	50mm法兰	400
DBY-65	8	4.5	30	3	1450/4	90	150	65mm法兰	400
DBY-80	16	5	30	3	1450/5.5	90	150	80mm法兰	610
DBY-100	20	5	30	3	1450/5.5	90	150	100mm法兰	610

电动隔膜泵特性曲线图

电动隔膜泵安装和使用方法

电动隔膜泵电机（4）通过减速箱（3）带动左右两端柱塞上面的隔膜（2）一前一后往复运动。在左右两个泵腔内，装有上下四个单向球阀(1)隔膜的运动，造成工作腔内的容积的改变，迫使四个单向球阀交替地开启和关闭，从而将液体不断地吸入和排出。

电动隔膜泵安装尺寸表和尺寸图

型号	A	B	D	φ	L	H1	H2
DBY-10	456	342	185	φ12×4	650	370	50
DBY-15	456	342	185	φ12×4	650	370	50
DBY-25	537	455	210	φ14×4	1060	480	60
DBY-40	537	455	210	φ14×4	1060	480	60
DBY-50	800	345	345	φ16×4	1510	700	85
DBY-65	800	345	345	φ16×4	1510	700	85
DBY-80	800	345	345	φ18×4	1690	900	96
DBY-100	800	345	345	φ18×4	1690	900	96

凯美泵业公司隔膜泵选型须知:

一、电动隔膜泵产品名称与型号，电动隔膜泵管道口径，电动隔膜泵使用扬程（m），电动隔膜泵电机功率（KW），电动隔膜泵电机转速（r/min），电动隔膜泵电压〔V〕，电动隔膜泵使用的吸程（m），电动隔膜泵使用的介质名称、比重、粘度、腐蚀性、毒性
二、若已经由设计单位选定我公司的电动隔膜泵型号，请按电动隔膜泵型号直接向凯美泵业公司营销部订购。
三、请尽量提供详细的产品使用要求，以便我们选型的正确性，提高使用的最高效率。
